概述：

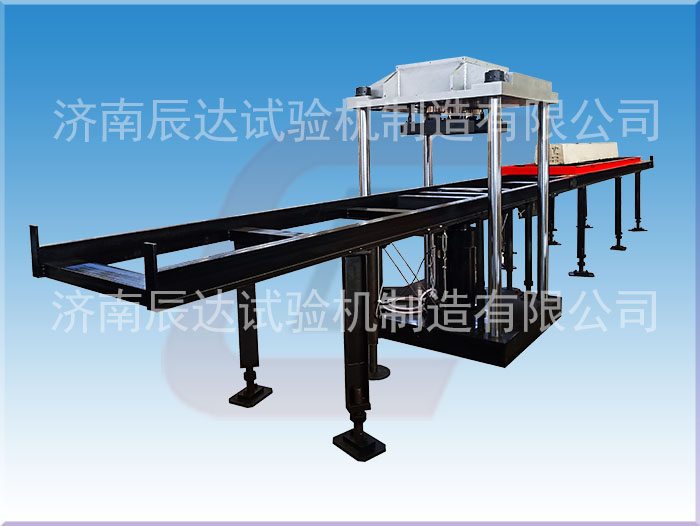

全自動軌枕試驗機適用于混凝土軌枕（I型枕、II型枕、III型枕、叉枕、橋枕、寬軌枕等）的靜載抗裂張度試驗 ，能準確快速檢測各種軌枕的靜載強度，并能測試軌枕實際承載能力。
一、試驗機設計、制造、檢驗依據下列標準相關條款
1. GB/T2611-2007《試驗機通用技術要求》
2. JJF1103-2003《萬能試驗機計算機數據采集系統評定》
3. JJG139－1999《拉力、壓力和萬能試驗機的檢定規程》
4. GB/T16826-2008《電液伺服萬能試驗機》
5. TB/T 1879-2002 《預應力混凝土枕靜載抗裂試驗方法》
6. JJG（鐵道）158-96 《500kN混凝土軌枕靜載試驗機檢定規程》
二、試驗機的主要技術指標
|
序號 |
項目名稱 |
技術參數 |
|
1 |
最大試驗力（kN） |
500 |
|
2 |
測量范圍（kN） |
4%-100%FS |
|
3 |
試驗機的示值精度 |
≤±1% |
|
4 |
最大壓縮空間 |
0-430 |
|
5 |
四立柱間距（長x寬）mm |
850x930 |
|
6 |
上加載跨距 |
500，600，可調 |
|
7 |
下加載跨距 |
600,700,800，1500，可調 |
|
8 |
活塞最大行程 (mm) |
250 |
|
9 |
加荷速率 |
可調 |
|
10 |
試驗機外形尺寸：長×寬×高 |
|
|
主機（包括加載支架）（mm） |
2400x1800x1100mm |
|
|
伺服油源控制柜 (mm) |
1200x800x1100 |
|
|
11 |
電源及功率 |
380V±10％ 50Hz，2.0kw |
|
12 |
機器重量 |
≈3000 |
